防火栅栏门介绍一种自动折叠式防火门

标签：

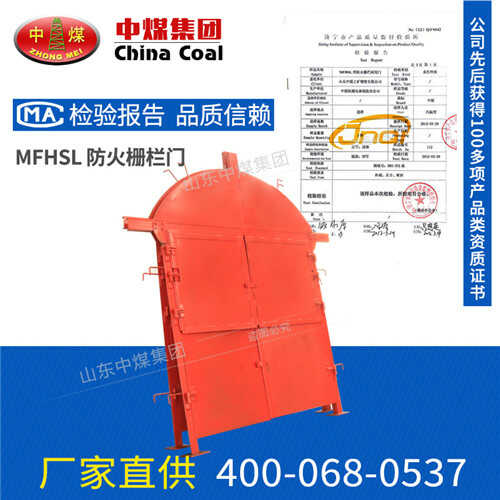

防火栅栏门

栅栏门

防火门

长久以来已经开发出各种各样的防火门。但是这些现有的技术中的大多数并不能很好地适应各种环境。而且现有的防火门都是采用卷拉式或者单门开关式，不仅占用多余空间，而且因为通风的关系很容易对防火门造成损坏。卷拉式防火门因为需要卷曲，所以门的厚度过薄，通风的情况下很容易损坏，而单门开关式防火门厚度是足够了，但过于笨重，太占空间。

提供一种结构简单、组装方便、使用可靠性高、稳定性强、使用寿命长、防火效果好、不占空间的自动折叠式防火门。
通过以下技术手段实现：一种自动折叠式防火门，包括门框和防火门扇，所述的防火门扇包括至少两扇门板，第一门板一侧与门框通过第一铰接轴铰接，另一侧通过第二铰接轴与第二门板铰接，后续相邻门板之间均通过铰接轴铰接在一起；所述防火门扇上还设置有吸合器，吸合器的固定部设置在第一门板上，吸合器的吸合部设置在第二门扇上，当吸合部吸合到固定部上时，第二门板刚好折叠到第一门板上，在后续相邻门板上吸合器的固定部固定在前一门板上，则吸合器的吸合部固定在后一门板上。

防火门扇包括多扇门板，相邻的两扇门板之间通过铰接轴铰接在一起，最端部的第一门板与门框之间通过第一铰接轴铰接在一起，第一门板与第二门板之间通过第二铰接轴铰接在一起，后续相邻门板之间均通过铰接轴铰接在一起，如第三门板的一侧与第二门板通过第三铰接轴铰接，第三门板的另一侧通过第四铰接轴铰接，以此类推实现多扇门板之间的连接，这样当需要防火门关起来时，直接将所有门板依次展开即可，不需要防火门关起来时，可以将所有门板收缩折叠在一起。在所有门板上设置有吸合器，吸合器的固定部固定在一扇门板上，则吸合部固定在相邻的另一扇门板上，通过吸合器可将相邻的两扇门板折叠在一起，当第一扇门板关起来，接触到门框时，会触发第一门板和第二门板之间的吸合器，使吸合器不吸合，则第二扇门板展开，当第二扇门板接触到门框时，第二扇门板与第三扇门板之间的吸合器被触发，使吸合器不吸合，第三扇门板展开，依次类推，逐步使所有门板都打开，而吸合器吸合则各扇门板之间的折叠依次相反进行。吸合器的设置实现了防火门扇的自动开闭。
