防水密闭门的改造设计思路

标签:

防水密闭门

防水密闭门设计

密闭门

这次说的产品是山东中煤工矿物资集团密闭门制造厂生产的防水密闭门,为什么要说防水密闭门着个产品呢?有些客户反应防水密闭门会出现密封不好的现象,主要原因是由于密封橡胶皮设计安装方法不够完善,门框、门板外型不易加工、密封橡胶皮不易更换等造成的。所以在矿山通风系统技术改造时可以对防水密闭门进行改造设计。

防水密闭门的改造设计

1、防水密闭门门框的结构由半圆拱型的分体式改成长方形的整体式:材料是11#矿用工字钢,门框的中央焊有一根工字钢,解决了半圆拱型左右两块门框组装时中央接合处有一条合缝的问题;同时,由于每根工字钢的型号相同,相互之间的连接是焊接,加工工艺简单,门框上与门板相接合的面的平面度容易保证。

2、防水密闭门门板也由半圆拱型改成长方形,左右各一扇,材料为75×75×8mm的角钢及3mm厚的钢板,相互之间焊接组成门板,纵横方向各设计有加强筋板,使门板能有足够的抵抗压力变形的能力;同样,因结构简单,门板表面的平面度容易保证。

3、防水密闭门密封方法:门板与门框之间采用10×45×1660mm、10×45×3255mm(各四条)橡胶条进行密封,用铁压条5×30×1620mm、5×30×3220mm(各四块)和螺栓将橡胶条固定在门板上,左、右门板正面沿外边缘一周均装有密封橡胶条,橡胶条在两端均加工成45o,用氯丁橡胶粘接剂(813)粘接,使密封材料分别在左右门板上形成“口”字密封环;当合上该设备时,矿井负压使门板紧贴在门框上,从而形成密闭,防止漏风的产生。

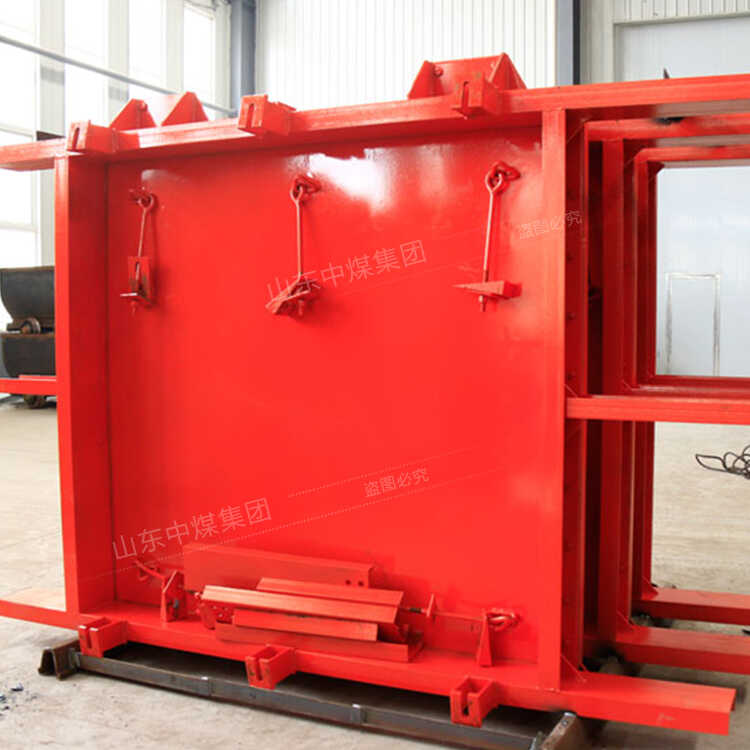

防水密闭门
