矿用防火栅栏门的结构由哪些用处

标签:

矿用防火栅栏门

矿用防火栅栏门结构

防火栅栏门

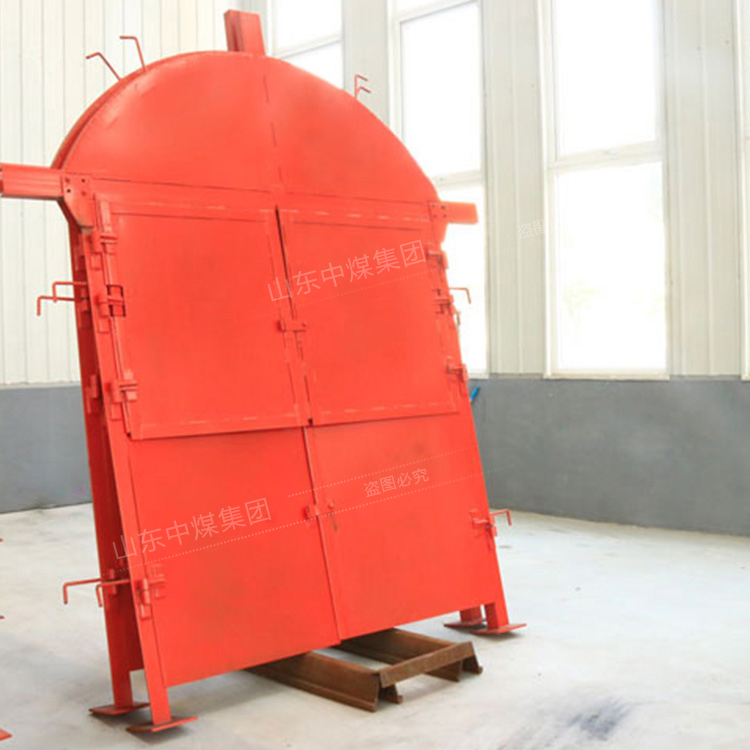

矿用防火栅栏门结构件主要由门框、左右大门门扇、左右小门门扇、铰链及闭锁装置组成。矿用防火栅栏门大小门扇开门方式均为向外开启,大门扇上部开栅栏门,并设置小门扇。矿用防火栅栏门门框采用槽钢整体焊接设计,留预埋件安装固定孔;大小门扇边框、栅栏窗边框均采用角钢做骨架结构;栅栏窗设置在门扇上部,与门扇等宽,高度约为门扇1/2;大小门扇面板采用钢板焊接加工,内部填充防火材料。矿用防火栅栏门大门扇与门框、小门扇与栅栏框接合处在角钢一侧内壁安装防火密封条。

1.矿用防火栅栏门门框结构:以煤矿常用变配电室安装的断面尺寸2500mm×2200mm矿用防火栅栏门为例,门框采用14#槽钢焊接制作,在左右位置和上梁位置打孔可与基础预埋件固定。

2.矿用防火栅栏门门扇结构:大门门扇结构架由60×60×5角钢制作,门板为双层3mm钢板,全部焊缝采用连续角焊,两层门板中间空心区域可填充阻燃材料。在门扇上方预留通风栅栏门,栅栏为钢筋网,并按尺寸设置防火窗。

3.矿用防火栅栏门防火窗结构:结构架由50×50×4角钢制作,窗板为双层3mm钢板,与门扇结构相同,中间空心区域可填充阻燃材料。

4.矿用防火栅栏门门缝结构:两门扇关闭后接合处安装门缝挡板,用于门缝处密封胶条的安装固定。

5.矿用防火栅栏门门轴、窗轴结构:门轴由轴套、滚珠、轴三部分组成,窗轴与门轴结构类似。

6.矿用防火栅栏门密封件:防火窗和门扇四周安装10mm厚阻燃密封胶条,防火窗胶条宽度为35mm,门扇胶条宽度为42mm。使用时将防火密封条安装在门扇的框上。当火灾发生时, 密封条膨胀发泡将分隔构件密封处的缝隙堵塞,起防止火焰和烟雾穿透的作用。
