防水密闭门是一种组合式防水闸门:它包括框架和闸板,所述框架在接触闸板的一侧夹设有防水条: 框架内侧面开设有收放槽,收放槽内较接并收纳有锁紧扳手,锁紧扳手上开设有防脱槽: 闸板对应锁紧扳手的位置固设有固定架,所述固定架上权接有闸板锁紧件:闸板锁紧件包括一“U”型件,和一螺接在所述“U”型件上的调整螺栓:安装时,只需转动锁紧扳手,使之卡入“U”型件的“U”型槽内,再拧紧调整螺栓,使闸板和框架紧密贴合,从而达到防水目的,该防水闸门拆装便利快捷,防水效果好, 且与电动防水闸门相比成本低廉。
例MMB1.4*1.8MMB(密闭门)1.4( 口净通过宽度1400mm)1.8(啊口净通过高度1800mm)
防水密闭门用于井下主变电所和主排水泵房通往井底车场的通道内简洁关闭,0以防止水的突然浸入。MMB1.4*1.8防水密闭
主要结构

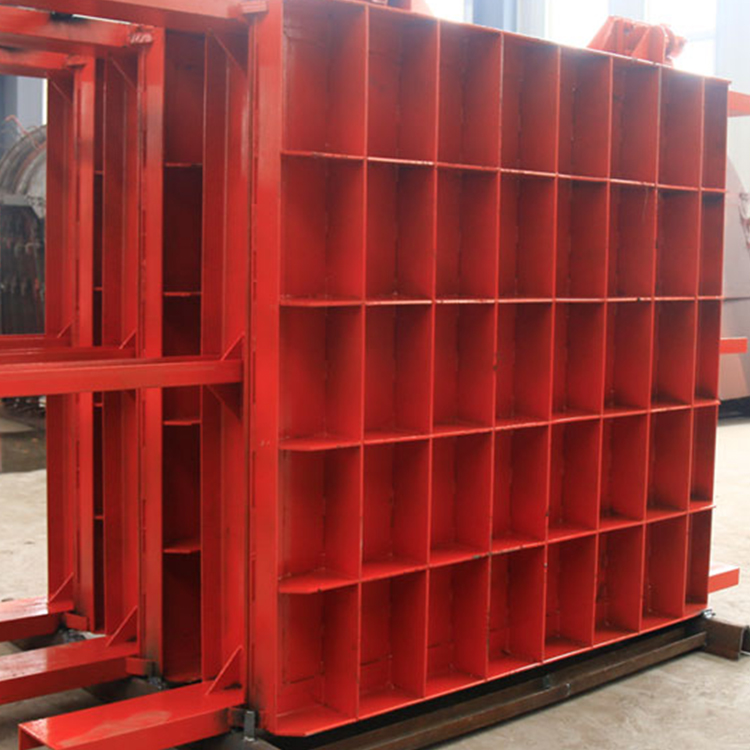

1防水密闭门门扇为平钢板、井字筋板、圈梁等组焊而成。
2门框为槽钢、工字钢组合框架结构。
3拉紧装置为楔形滑块楔紧。
4门枢接受滚动轴承支撑,关键部件是密封装置。
防水密闭门 大承受压力为 98KPa。按酮口尺寸分为 4 个规格
