防水密闭门核心工作原理

防水密闭门是矿山井下防水闸门硐室、海底隧道及地下工程中用于隔离水害的关键设施，其工作原理基于静压密封与机械锁紧的双重作用，在正常情况下保持开启，当发生透水或需防水作业时，关闭并利用水压自身能量实现可靠密封。以下是其工作原理的详细讲解：

一、核心工作原理：被动式静压密封

防水密闭门的密封不依赖外部动力，而是利用水压力随深度增加的特性，通过特殊结构将水压转化为门扇与门框之间的压紧力。当门后（高水位侧）水位上升时，水压作用在门扇上的力使其紧贴门框，压缩密封材料，从而阻止水流通过。

1. 门扇受力自锁机制

• 楔形密封面：门扇与门框的接触面设计成楔形斜面（角度通常为5°-10°）。当水压从门后推动门扇时，楔形结构将水平推力分解为垂直门框的正压力，使密封条被压缩得越紧，水压越高，密封越可靠。

• 浮动门扇结构：门扇通过铰链与门框连接，但允许门扇相对于铰链有微小轴向位移（约5-10mm）。水压作用时，门扇可自动平移贴紧门框，消除制造和安装误差。

2. 密封条压缩机制

• 门扇周边嵌有双道环形密封条（内侧为耐油氯丁橡胶，外侧为遇水膨胀橡胶）。当门扇受压时，内侧橡胶被压缩至原始厚度的30%-50%，阻止高压水渗透；外侧遇水膨胀橡胶在接触水后体积膨胀（膨胀率≥200%），自动封堵微小缝隙。

二、闭锁与辅助密封机构

虽然水压能自动压紧门扇，但为确保低水位或无水时的初始密封，以及防止门扇意外开启，还需配置机械闭锁装置：

1. 楔形锁紧机构：关闭门扇后，手动旋转手轮或操作液压千斤顶，使锁紧楔块沿斜面向门框方向移动，将门扇预先压紧，建立初始压缩量（通常密封条压缩2-3mm）。

2. 防冲击反钩：在透水瞬间，水流可能携带石块冲击门扇。门框上设置的反钩装置在门扇开启方向的反向锁定，防止反向水压将门扇冲开。

三、开启与关闭操作

• 关闭：当需要防水时（如采空区突水预警），人员手动推动门扇至关闭位置，旋转手轮使锁紧楔块压紧门扇。此时即使无水压，门扇也已初步密封。

• 开启：确认门后水压已泄至安全值（通常≤0.1MPa）后，反向旋转手轮松开锁紧楔块，拉动门扇即可打开。开启前必须通过门上的平衡阀向门后注水，使门扇两侧水压平衡，否则无法推开。

四、适用水压与结构强度

防水密闭门的承压能力按设计水头高度划分：

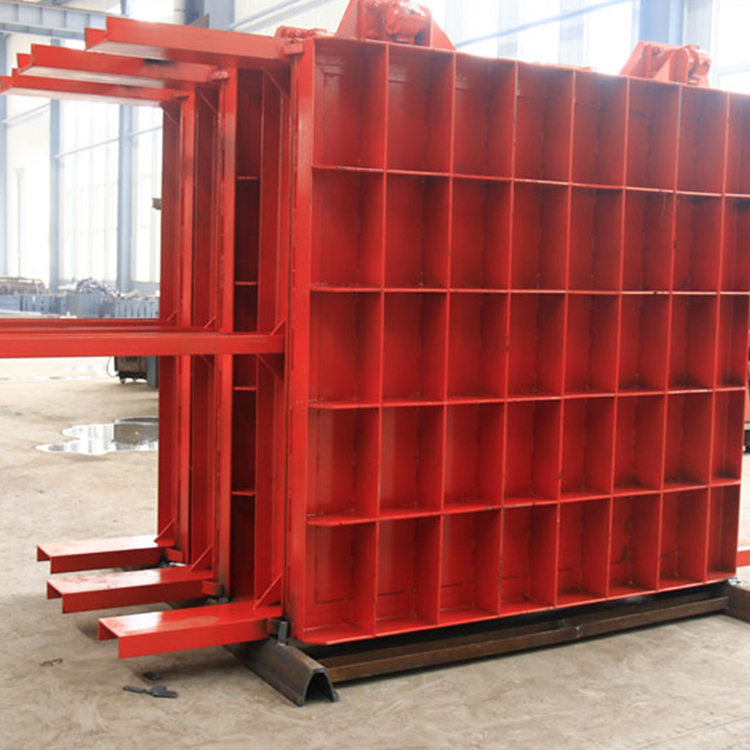

门体采用Q345B锅炉钢板焊接，背面焊有井字形加强筋，确保在高水压下弹性变形≤1/500跨度。

五、与防火栅栏门的区别

• 核心功能：防水密闭门主要用于隔绝高压水流，要求密封条耐水压、耐老化；防火栅栏门用于隔烟防火，要求耐高温、阻燃。

• 操作方式：防水门需手动预压锁紧，开启前需平衡水压；防火门多为重力自动关闭，开启可直接拉动手柄。

• 密封材料：防水门采用遇水膨胀橡胶+氯丁橡胶；防火门采用硅橡胶或陶瓷纤维。

总结
