防火栅栏门强度讲解

防火栅栏门强度讲解

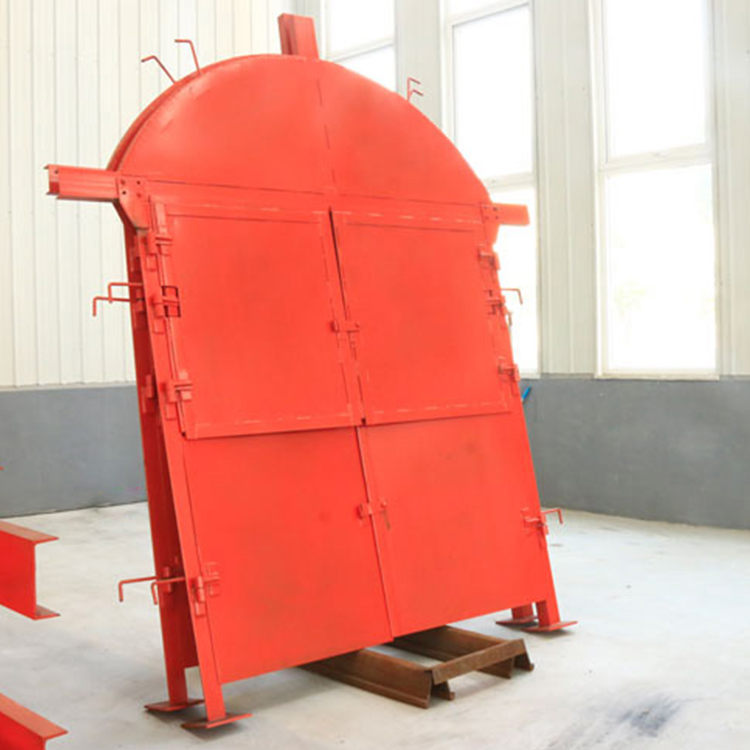

矿用防火栅栏门的强度是指其在井下恶劣环境中抵抗冲击、变形、高温及爆炸波的能力。强度设计需兼顾结构承载力与防火隔热性，确保在正常情况下保持通风功能，在火灾或爆炸时能有效隔烟阻火。以下是强度构成的详细分析：

一、材料强度基础

1. 门扇钢板：采用Q235B或Q345B冷轧钢板，厚度≥1.5mm（关键受力部位如铰链侧达2.0mm）。屈服强度≥235MPa，能承受0.3-0.5MPa爆炸冲击波而不产生永久变形。表面涂覆膨胀型防火漆，遇火时漆层发泡隔热，保护钢板。

2. 门框方钢：使用壁厚≥3mm的Q345B矩形管，屈服强度≥345MPa。门框通过锚杆与墙体混凝土刚性连接，抗拉拔力≥50kN，确保高温下门体不脱落。

3. 栅栏部分：采用φ12-16mm圆钢或扁钢焊接而成，间距≤100mm，抗拉强度≥400MPa。栅栏可阻挡人员误入，同时允许风流通过。

二、结构强度设计

1. 加强筋布局：门扇内部焊接纵横交错的扁钢骨架（间距≤300mm），形成“井”字结构，显著提升门板抗弯刚度。在标准耐火试验中，门体背火面弯曲变形量≤5mm。

2. 铰链强度：采用铸造不锈钢或热轧钢铰链，单只承重≥200kg（每门至少3只）。上下铰链同轴度偏差≤1mm，确保门扇开关灵活且不下垂。

3. 闭锁机构强度：锁杆材质为40Cr合金钢，屈服强度≥800MPa，调质硬度≥32HRC。手轮扭矩≥200N·m时仍能可靠锁紧，防止高温膨胀导致锁死。

三、抗冲击与抗爆强度

1. 抗爆炸冲击：按GB 50581标准，防火栅栏门应能承受0.3-0.5MPa的爆炸超压。试验时，门体不得开裂、铰链不得脱落、密封条不得挤出。门扇变形量≤跨度的1/100。

2. 抗物体撞击：门扇中部能承受3kJ冲击能量（相当于100kg重物从3米高处落下），无穿透或影响密封的变形。

3. 抗风压能力：在±3kPa风压下，门扇挠度≤跨度的1/200，门框无残余变形。

四、耐火强度（高温下的力学性能）

1. 高温完整性：在标准耐火试验（1000℃以上）中，甲级门（≥1.5h）、乙级门（≥1.0h）的背火面不得出现火焰或裂缝。门体在高温下仍能保持结构完整，不垮塌。

2. 热膨胀应对：门框与门扇之间预留5-8mm膨胀间隙，配合弹性密封条，避免高温时因热膨胀卡死。

3. 隔热芯材：门扇内填充硅酸铝棉（长期耐温1000℃）或膨胀珍珠岩板，导热系数≤0.07W/(m·K)，确保背火面温升≤180℃。

五、强度验证标准

六、影响强度的因素与维护

1. 锈蚀：井下潮湿环境导致钢板截面减薄，强度下降。每半年需检查漆面，除锈补漆。

2. 焊缝开裂：频繁振动或撞击会导致焊缝疲劳，每季度应进行焊缝检查（磁粉或着色探伤）。

3. 密封条老化：密封条硬化后失去弹性，高温下无法压紧门缝，间接影响门的抗烟气冲击能力。

4. 铰链磨损：门扇下垂超过5mm会改变门框受力分布，降低整体抗爆能力。

总结

矿用防火栅栏门的强度可概括为：钢板抗弯、方钢抗拉、铰链抗剪、闭锁抗扭、芯材耐高温。其设计强度需同时满足日常抗风压、紧急抗爆炸、火灾抗垮塌的三重要求。用户在选型时应根据安装位置（如主要进回风巷、机电硐室）选择对应耐火等级，并在使用中定期维护，特别是防止锈蚀和焊缝开裂。只有在材料、结构、防护均达标的前提下，防火栅栏门才能在危急时刻真正成为“生命之门”。
