防火栅栏门常见形状的区别

防火栅栏门常见形状的区别

矿用防火栅栏门安装在井下巷道中，其形状必须与巷道断面相匹配，以确保密封可靠、通风顺畅且能承受围岩压力。常见形状主要有矩形门和拱形门（包括半圆拱、三心拱、圆弧拱），不同形状在受力性能、制作工艺、适用场景上有显著区别。

一、矩形防火栅栏门

结构特点：门扇和门框呈标准长方形，边框为直边，栅栏网格一般为方形或矩形。

优点：

• 制作工艺简单，焊接方便，成本较低。

• 安装时无需特殊模具，适合批量生产。

• 与平巷（矩形断面）配合度高，密封条可均匀压缩。

缺点：

• 承受顶板围岩压力能力差，拱形巷道中门框顶部易产生应力集中。

• 在动压巷道中易变形，导致门扇下垂、密封失效。

• 顶部直角处易积聚煤尘。

适用场景：平巷、断面规整的矩形巷道、临时封闭点或压力较小的区域。

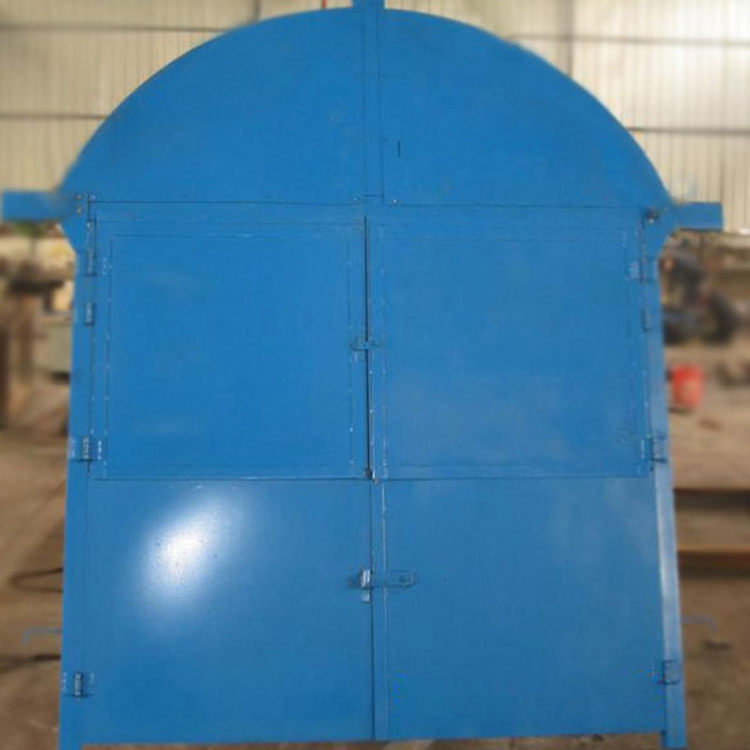

二、拱形防火栅栏门

拱形门根据拱的几何线型分为半圆拱、三心拱和圆弧拱。

1. 半圆拱门

• 形状：门扇顶部为半圆形，半径等于门宽的一半。

• 优点：受力均匀，能有效将顶板压力传递至两侧墙基；通风阻力小；制作相对简单。

• 缺点：高度较大，占用巷道空间较多，不适合低矮巷道。

• 适用：高而宽的巷道、主要回风巷。

2. 三心拱门

• 形状：由三段圆弧（一个大半径顶弧和两个小半径侧弧）光滑连接而成，接近巷道常用的三心拱断面。

• 优点：空间利用率高（相同高度下宽度更大），受力性能优于半圆拱；顶部平坦部分便于安装闭锁装置。

• 缺点：加工精度要求高，需专用模具，造价较高。

• 适用：断面受限、需要最大限度保证通风面积的巷道。

3. 圆弧拱门（小于半圆）

• 形状：拱高小于门宽的一半，呈扁平弧形。

• 优点：适合低矮巷道，减少高度占用；受力比矩形门好。

• 缺点：拱脚处水平推力较大，需加强门框两侧固定。

• 适用：薄煤层巷道、高度受限的硐室。

三、栅栏形状的区别

防火栅栏门的栅栏部分也有不同形状：

• 方孔栅栏：常见，制作简单，通风阻力较小，便于人员观察。

• 圆孔栅栏：美观，应力集中小，不易变形，但加工成本稍高。

• 长条孔栅栏：通风面积大，但强度较低，易被大块物体撞击变形。

栅栏形状主要影响通风效率和抗冲击能力。高瓦斯矿井更关注通风面积，可选择方孔或长条孔；受冲击可能较大的区域应选用圆孔或加密方孔。

四、总结对比
